20G以太网实时抓包存储仪
产品分类 ： 高性能存储
产品详情


20G以太网实时抓包存储仪

产品简介:

PCIe731是一款基于PCI Express总线的高性能2通道10G万兆以太网实时抓包存储仪，

板卡具有2通道SFP+万兆以太网接口，X8 PCIe主机接口，

板卡采用 Xilinx 的高性能 Kintex-7系列FPGA作为主控制器，实现最高2通道10G万兆网的解析以及PCI Express总线接口的转换，实时记录和宽带回放。

该板卡为标准半高半长PCI Express尺寸，适合于目前流行的半高服务器或超微工作站，可应用于数据中心、服务器加速运算等场景，也可应用于高速数据采集与宽带实时回放、以及雷达通信系统的半实物仿真。

图 1：20G 以太网实时抓包存储仪实物图

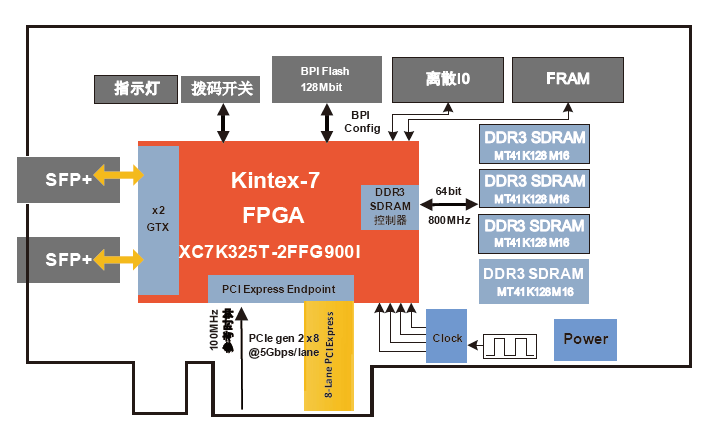

原理框图:

技术指标:

  • 双通道 10G 以太网数据的实时采集存储；

  • PCIe x8，支持 Gen2 模式，DMA 读写带宽3.2GByte/s；

  • 支持包长 64B~1518B（不支持超长包）；

  • 支持带宽 0.001%~100%；

  • 支持双路数据通过固定 1 路进行回放；

  • 回放带宽可变，分辨率 1%（100M）；

  • 存储数据格式为标准 pcap，文件大小为 1GByte，支持事后合并成一个大文件；

  • 硬盘容量最大支持 3.66TB。


物理与电气特征:

  • 板卡尺寸：64.4 mm x 167.65 mm；

  • 板卡供电：+12V 供电，最大功耗 16W（静态 4W）；

  • 工作温度：0℃ ~+70℃；

  • 存储温度：-40℃ ~+80℃；

  • 工作湿度：5%~60%，非凝结；

  • 散热方式：风冷散热；

  • MTBF 和其他：900,000 小时。

软件支持:

  • 支持 Windows 7 32 位与 64 位、Linux、Server2008 / 2012 操作系统；

应用场景:

  • 图形与图像采集、模拟信号光纤采集与分析；

  • 光纤网络隔离；

  • 雷达通信系统半实物仿真。　
